[ • • • • ] Страница 1 из 2 1 2 » Модератор форума: RZ9CJ   Практика G5RV rx9cdr Дата: Понедельник, 21.01.2013, 13:30 | Сообщение # 1

Генералиссимус

Группа: Модераторы

Сообщений: 1409

Статус: Offline

И черт меня дёрнул в эти выходные купить фунфырик коньяка для не скучного пребывания на даче. После опустошения купленного, вышел во двор, глянул на своё антенное хозяйство и в голове возникла крамольная мысль - "А не снести ли всё это барахло и не поставить ли что нибудь новенькое?" Новенькое не ради супер параметров. Новенькое ради новенького.

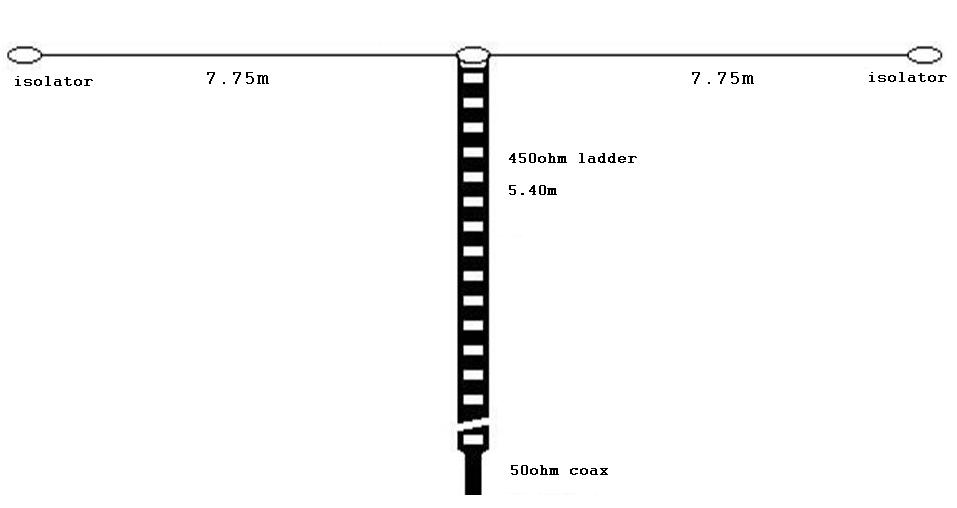

Вторая мысль, посетившая мою голову была - "Ниразу не делал антенн с открытой линией". И это не смотря на то, что сама линия из комплекта
Р-140 у меня имеется. Кроме того, есть автоматическое согласующее устройство FC-800, которое в данном случае может оказаться абсолютно бесполезным ибо имеет не симметричный выход.
В наличие имеется всё что нужно кроме опыта изготовления и пользования. Есть ли в нашем городе и области люди реально эксплуатирующие эту антенну?
  RM9CM Дата: Понедельник, 21.01.2013, 14:03 | Сообщение # 2

Генерал-полковник

Группа: Пользователи

Сообщений: 1157

Статус: Offline

G5RV      http://www.ruqrz.com/?p=2991
Сергей, rm9cm ( mo07bf ; sv42) IC-9100 ; 144 - 17B2; 430 - Yaga 24el; 1300 - Yaga 49el ra3le; 3,5 - 30 - Gap Titan DX.   rx9cdr Дата: Понедельник, 21.01.2013, 14:11 | Сообщение # 3

Генералиссимус

Группа: Модераторы

Сообщений: 1409

Статус: Offline

Я этих ссылок уже начитался. Сейчас как раз на cqham.ru мужики рубятся про эту антенну. Но всё это как то виртуально.
Я бы хотел своими глазами посмотреть на реально установленную и работающую антенну. Руками потрогать и убедиться что она мне нужна/не нужна.
  RM9CM Дата: Понедельник, 21.01.2013, 15:33 | Сообщение # 4

Генерал-полковник

Группа: Пользователи

Сообщений: 1157

Статус: Offline

История ее началась в 1935г. Не может она в радиолюбительской среде так долго оставаться виртуальной.
Сергей, rm9cm ( mo07bf ; sv42) IC-9100 ; 144 - 17B2; 430 - Yaga 24el; 1300 - Yaga 49el ra3le; 3,5 - 30 - Gap Titan DX.   RN3KV Дата: Понедельник, 21.01.2013, 17:13 | Сообщение # 5

Генерал-майор

Группа: Пользователи

Сообщений: 386

Статус: Offline

Диполь он  есть диполь. Так распространена, потому что простая, многодиапазонная и не придает головной боли при постройке и насторойке.
Если для пользы, то уж лучше V бим, хоть усление будет в нужных направлениях.
73 Геннадий   RM9CM Дата: Понедельник, 21.01.2013, 17:30 | Сообщение # 6

Генерал-полковник

Группа: Пользователи

Сообщений: 1157

Статус: Offline

"Самая лучшая антенна, как всегда, у соседа" suspect
Сергей, rm9cm ( mo07bf ; sv42) IC-9100 ; 144 - 17B2; 430 - Yaga 24el; 1300 - Yaga 49el ra3le; 3,5 - 30 - Gap Titan DX.   UI8CM Дата: Понедельник, 21.01.2013, 18:45 | Сообщение # 7

Генералиссимус

Группа: Друзья

Сообщений: 1308

Статус: Offline

Моё мнение - не стОит делать G5RV . Проще и надёжнее сделать диполь на самый нижний диапазон и запитать той открытой линией , что есть в наличии . Проверено - работает , за пару лет можно наработать на 5BDXCC . Много лет такой антенной пользуется Сергей RA9MX , ещё и неплохо в тестах на ней выступает .
   Тоже лежит пара таких двухпроводок по 13 метров от 140-й и полный комплект проволочных антенн от неё же , думаю над согласованием 450 симм. в 50 ( 75 ) несимметричное . Уже бы сделал , да начитался на qrz.ru , что нужно не трансформатор , а именно тюнер для симм. линии . Хотямой Z-MATH за часок можно привести к симметричному выходу - все "земляные" провода оторвать от корпуса и соединить вместе .
   Там в комплекте антенн один из диполей с "родной" линией - канатик плеч диполя сразу переходит в двухпроводку . Транс от 140-й к линии и кусок кабеля и готова антенна 80-10 метров ! Это диполь 215 ...
   "Родные" антенны от Р-140 : луч 20 метров , диполь 215 метров с "лесенкой" 12 метров , диполь 213 метров , диполь 240 метров + 26 метров , 2 лесенки по 13,5 метров .
Игорь   RN3KV Дата: Понедельник, 21.01.2013, 22:01 | Сообщение # 8

Генерал-майор

Группа: Пользователи

Сообщений: 386

Статус: Offline

В данном случае не стоит смотреть на вояк. Уних совсем другие задачи. Их антенны, с размазанными по диапазонам параметрами, нам чаще всего не подходят. И этот диполь (штатный от Р-140) не будет работать лучше G5RV. Если его  ставить, тодовести д наших размеров. Про транс яздесь уже высказывал свое мнение.
73 Геннадий   RZ9CJ Дата: Понедельник, 21.01.2013, 22:10 | Сообщение # 9

Генералиссимус

Группа: Администраторы

Сообщений: 6699

Статус: Offline

Цитата (rx9cdr)

После опустошения купленного, вышел во двор, глянул на своё антенное хозяйство и в голове возникла крамольная мысль

Вот.
На антенное хозяйство нужно смотреть на трезвую голову.

У вертикального диполя,что у тебя установлен - низкий угол излучения.
Антенны твои - вертикальный диполи - диапазонные.

G5RV что бы имела такой же низкий угол излучения - должна быть намного выше подвешена-
20 м и выше.Это первое.
Второе - G5RV -  компромиссная антенна .

Так что ты хочешь лучшее заменить на не совсем лучшее.

Если хочешь антенну лучше - делай направленную.

Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

  rx9cdr Дата: Вторник, 22.01.2013, 08:40 | Сообщение # 10

Генералиссимус

Группа: Модераторы

Сообщений: 1409

Статус: Offline

Цитата (UI8CM)

не стОит делать G5RV



Цитата (RZ9CJ)

лучшее заменить на не совсем лучшее.

Погодите, не торопитесь убивать вдохновение. До весны ещё далеко.
Примерно придумал как прицепить не симметричный автоматический антенный тюнер к антенне. Прошу вас, раскритикуйте поконструктивней.
И ещё, плечи же можно удлинить

Прикрепления: 3876656.jpg(18.2 Kb)


  RZ9CJ Дата: Вторник, 22.01.2013, 17:59 | Сообщение # 11

Генералиссимус

Группа: Администраторы

Сообщений: 6699

Статус: Offline

Читаем пост №9
Я все сказал . Хау.
Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

  R9CUT Дата: Четверг, 14.02.2013, 08:48 | Сообщение # 12

Майор

Группа: Администраторы

Сообщений: 81

Статус: Offline

Я работаю на такой антенне. Высота подвеса 40 метров. Установлена как инвертед V. После антенны стоит балун, потом автоматический антенный тюнер AT-7000 и IC-7000.
Антенна совершенно неработоспособна в таком включении на 160 метров. На 80 строит не во всем диапазоне. 40-30-20-17-15 позволяет работать без проблем.КСВ 1.1-1.5. Европа, Азия, Япония на отлично. на 10 метров строит уже похуже, ксв около 2. Но все равно работать еще можно. За пару тройку лет 70 стран. Притом, что я, в общем то, не очень активно работаю.
Плюс этой антенны - многодиапазонность. Минусы понятны.
R9CUT Андрей

Сообщение отредактировал RA9CUT - Четверг, 14.02.2013, 13:34

  rx9cdr Дата: Четверг, 14.02.2013, 09:20 | Сообщение # 13

Генералиссимус

Группа: Модераторы

Сообщений: 1409

Статус: Offline

Цитата (RA9CUT)

RA9CUT

Как бы посмотреть на неё? эфир послушать?
Как открытая линия идёт вдоль мачты?
  RZ9CJ Дата: Четверг, 14.02.2013, 12:38 | Сообщение # 14

Генералиссимус

Группа: Администраторы

Сообщений: 6699

Статус: Offline

Цитата (RA9CUT)

За пару тройку лет 70 стран

Андрей....ты меня пугаешь....
Я за один контест суббота-восткресенье - набираю до 90 стран.
100 еще как то не было а больше 90 - получается....
По диапазонам конечно поменьше,а в целом как то так...
Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

Сообщение отредактировал RZ9CJ - Четверг, 14.02.2013, 12:41

  RN3KV Дата: Четверг, 14.02.2013, 13:11 | Сообщение # 15

Генерал-майор

Группа: Пользователи

Сообщений: 386

Статус: Offline

Цитата (rx9cdr)

Примерно придумал как прицепить не симметричный автоматический антенный тюнер к антенне

Не надо изобретать велосипед.
Если есть возможность установить этот автоматический тьюнер у полотна антенны, то надо так и делать.
Тьюнер согласует антенну с кабелем 50 ом, а дальше сразу на трансивер.
Если антенна (например диполь на 80 м диапазон) будет работать на частоте в 2 раза выше чем расчитана, то возможно тьюнер не сможет согласовать ее высокое сопротивление с 50 омами. Поэтому в таких случаях стараются изменить размер полотна, чтобы облегчить работу тьюнеру, заведомо немного ухудшив параметры антенны.
G5RV этот размер подбирал так, чтобы импеданс антенны, на всех рабочих диапазонах, был примерно одинаковым.
Поэтому эта антенна, работает хуже, чем нормальный диполь на родном диапазоне. Но на какхто других диапазонах Где диполь будет работать очень плохо, она будет работать лучше.

Все ухщрения с трансформаторами,отрезками открытой или коаксиальной линии, всяких катушек, придумываются для того, чтобы както умудриться согласовать антенну с фдером. Если там установить СУ (тьюнер) то он отпадут.
Так же отпадет необходимость и открытой линии. С которой проблем гораздо больше,чем с коаксиалом.

73 Геннадий

Сообщение отредактировал RN3KV - Четверг, 14.02.2013, 13:22
