Блок предохранителей.Замена на блок нового образца. Кикозз Дата: Среда, 09.09.2009, 10:24 | Сообщение # 1

Интересующийся

Группа: Пользователи

Город:  Московская обл.

Год выпуска:  1999

Сообщений: 38

Репутация: 1

Вдруг откуда не возьмись..... у меня в руках оказался совершенно новенький блок предохранителей нового образца,с флажковыми предохранителями.Кто сталкивался с заменой такого блока на новый?Дайте пожалуйста добрый совет, уж очень хотса поставить его взамен старенькому,изрядно потрепаному.Слышал, что их не просто местами перекинуть и дело сделано,но вот только во флажковом блоке нужно что-то толи отсоеденить, толи замкнуть, толи еще что-то.Подскажите бедолаге, кто имел с этим дело?Как быть?
... вот, как-то...так   Vitaliy2009 Дата: Среда, 09.09.2009, 16:38 | Сообщение # 2

Новичок

Группа: Наказанные

Город:  Гатчина, Ленинградская область

Сообщений: 7696


Кикозз, Ставь спокойно, разница только между 05 и 07 блоками-там что-то в электрике различается, но если у тебя 07 салон, то тебе надо 07 ставить, при 05салоне соответственно 05, ты выясни, какой это блок и см. выше подойдет ли он тебе. В чем разница 05 и 07 блока сказать не могу-сам не понял, недавно менял себе брал 05, так как 05 приборка   CA3OH Дата: Пятница, 11.09.2009, 14:30 | Сообщение # 3

Интересующийся

Группа: Пользователи

Город:  Москва, Новогиреево

Год выпуска:  1996

Сообщений: 25

Репутация: 0

Ставь, не думай даже.



интересное

  Vitaliy2009 Дата: Пятница, 11.09.2009, 14:50 | Сообщение # 4

Новичок

Группа: Наказанные

Город:  Гатчина, Ленинградская область

Сообщений: 7696


Quote (CA3OH)

Ставь, не думай даже.


Если по моделям совпадает   Нови4ок Дата: Пятница, 11.09.2009, 16:29 | Сообщение # 5

Четверковод

Группа: Пользователи

Город:  Северск

Год выпуска:  1993, 1990

Сообщений: 642

Репутация: 37

Вот здесь есть описание различий 05 и07 http://hdd.tomsk.ru/file/javjfkjp У меня 5-ая панель а стоит 07 блок. Я думал что на всех 04 седьмой блок wacko
  kenly Дата: Воскресенье, 13.09.2009, 18:39 | Сообщение # 6

Новичок

Группа: Зарегистрированные

Город:  Москва

Сообщений: 5

Репутация: 0

Всем привет!!! как у некоторых здесь товарищей, дасталась мафынка (а точнее 2104.) по наследству, Машина 97 года выпуска, решил тоже поменять монтежный блок, купил(продавцу сазал, что нужна на 7ку, так как у меня меня семерочный салон) вобщем поставил, вроде все работает(досканально еще не проверял, проверю завтра) кроме вентилятора двигателя(точнее он постоянно раотает с перемычкой, ставил реле что от старого блока, что с нового брал из соседних разъемов, толку не какого, даже пробовал соеденять без термодатчика, вентиль все равно не крутитсяю я чесно не знаю какой у меня генератор (аточайник понимашь), маркировка старого 15-3722-08 маркировка нового 2105-3722,010( но на наклейке на нем написано монтажный блок 2107 404,3722/403,3722 , что собственно вводит меня в заблуждение, я теперь реально не могу понять от пятерки у меня блок или от семерки) пробовал их прозванивать, в какой то момент запутался, но обратил внимание, что несколько контактов у них различаются по своему выходу... в общем уже начал писать ерунду каку ю то, опять начинаю путаться...
Ну а теперь о главном, люди добрые, пажалуйста, по пунктам, что можно сделать в данной ситуации, хотябы как побороть вентилятор двигателя, ибо остальных проблем пока что не заметил.
Заранее спасибо   kenly Дата: Пятница, 25.09.2009, 14:47 | Сообщение # 7

Новичок

Группа: Зарегистрированные

Город:  Москва

Сообщений: 5

Репутация: 0

чего то не открывается ссылка sad   Timur Дата: Среда, 21.10.2009, 19:06 | Сообщение # 8

Интересующийся

Группа: Пользователи

Город:  Уфа

Сообщений: 20

Репутация: 1

Ставь если старый пришел в негодность. Работает без проблем. Я на 21043 поставил 7-й подошел безо всяких. Только замени предохранитель который на прикуриватель на 15А почему то 10А дохнет часто сам по себе.

дома   Krz Дата: Понедельник, 02.11.2009, 13:52 | Сообщение # 9

Старожил форума

Группа: Администраторы

Город:  Мегет

Год выпуска:  2003

Сообщений: 4055

Репутация: 488

Дело в том, что некоторые фирмы выпускают блоки с несколько упрощенной схемой (тут как повезет, обычно у требующих переделки отсутствует контакт Ш7-7), они на инжектор ставятся, там карлсон от контроллера включается. А если поставить на карбюраторный двигатель, то вентилятор начинает молотить при включении зажигания.

Выход первый:
Вот схема для карлсона:

Разобрать и перепаять монтажный блок. Лучше всего начать копать вокруг контакта Ш7-7 (смотреть на блоке, где подключается зеленая колодка со стороны моторного отсека). Скорее всего данный контакт совсем отсутствует. Тогда, если на блоке есть контакт Ш7-1, то перерезать дорожку идущую к нему (сам контакт по стандартной схеме не используется) и бросить от него проводом перемычку к контакту 86 релле Р4. А затем переставить черно-белый провод в зеленой колодке с Ш7-7 на Ш7-1. Если контакт Ш7-7 на месте, то бросить провод к нему, а черно-белый провод переставлять не надо. Естественно, не забыть, вместо металлической перемычки поставить реле Р4.
Если у монтажного блока другие заморочки, то придется самостоятельно просматривать все дорожки.

Выход второй (упрощенный):
Разбирать ничего не надо, просто поставить новый блок. Купить обычную релюшку и колодку для нее. На место Р4 в блоке поставить перемычку (соединить 30 и 87 контакты). В разрыв голубого провода (идет от Ш6-6 к вентилятору) подключается реле (у них на брюшке маркировка номеров контактов есть), и провод черно-белый от датчика тоже на реле пустить.
Вот схемка:

Переделки минимальны (по времени и по средствам), потом реле прикрутить куда-нибудь, чтоб не болталось и все.


  Палкин Дата: Среда, 04.11.2009, 23:33 | Сообщение # 10

Интересующийся

Группа: Пользователи

Город:  НиНо

Год выпуска:  1988

Сообщений: 27

Репутация: 0

а у меня при замене блоков воще зарядка пропала, в чем причина понять не могу, может кто подскажет?   Krz Дата: Четверг, 05.11.2009, 13:37 | Сообщение # 11

Старожил форума

Группа: Администраторы

Город:  Мегет

Год выпуска:  2003

Сообщений: 4055

Репутация: 488

Скорее всего у вас генератор Г-222.
Если так, то проверьте в монтажном блоке следующие соединения (тестером):
1. Ш4-1 <--------------------------------------------> Ш11-4
2. Ш1-6 <--------> предохранитель 9 <--------> Ш11-3 (скорее всего разорвана эта цепочка)
3. Ш1-4 <-------------------------------------------------> Ш10-1
4. Ш5-3 <-------------------------------------------------> Ш10-7
5. Ш1-6 <---------> предохранитель 10 <-----------> Ш4-1

Если генератор 37.3701, то достаточно проверить последние 3 цепочки (3, 4, 5)

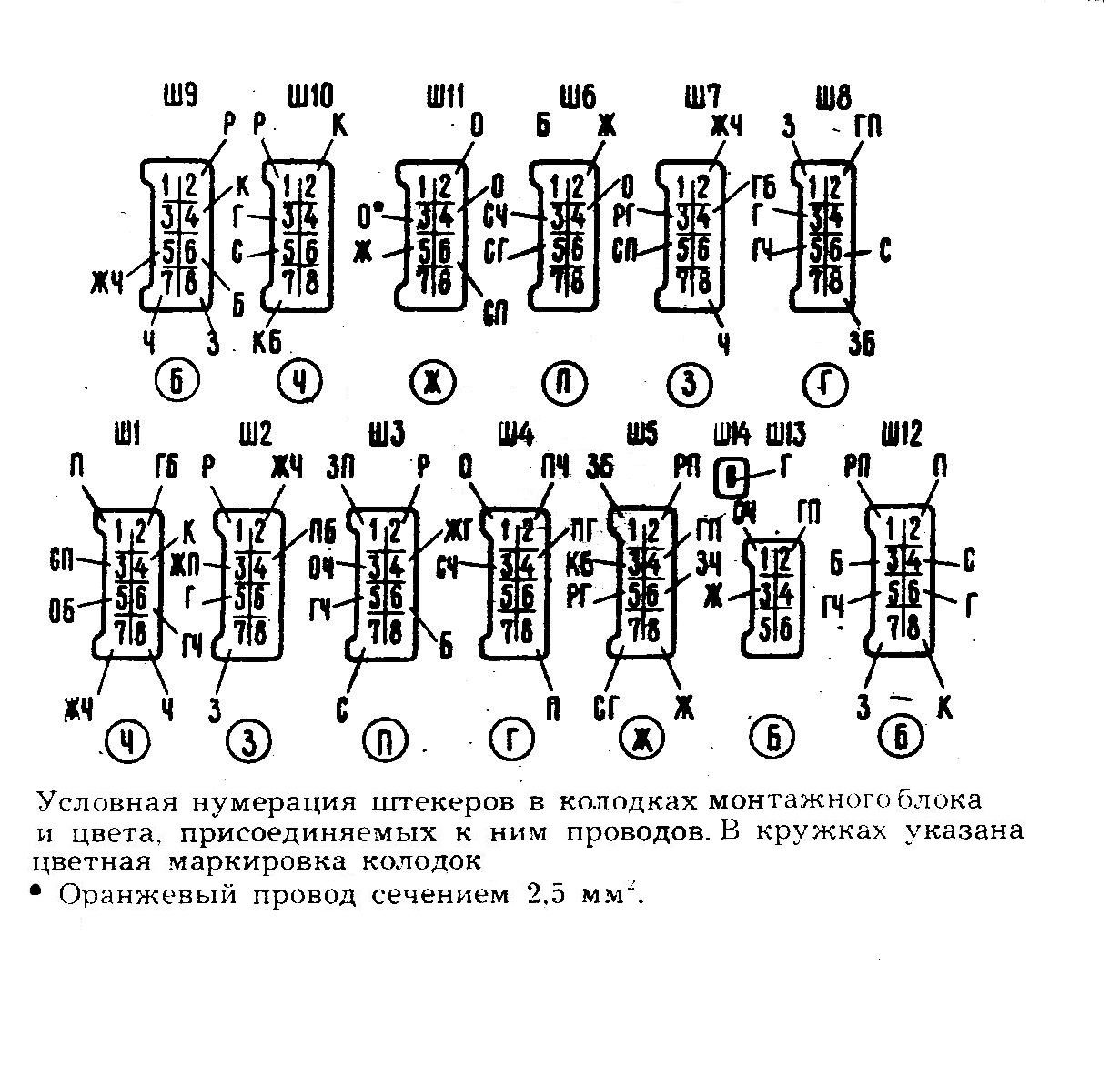

Ш1 - коричневая колодка со стороны салона
Ш4 - синяя колодка со стороны салона
Ш5 - желтая колодка со строны салона
Ш10 - коричневая колодка со стороны моторного отсека
Ш11 - желтая колодка со строны моторного отсека

Если какое-то из соединений отсутствует, то разобрать блок и впаять перемычки изолированным проводом между нужными точками, не перерезая других дорожек, идущих к этим контактам.


Сообщение отредактировал Krz - Четверг, 05.11.2009, 13:51

  KravchenkoK Дата: Четверг, 05.11.2009, 15:00 | Сообщение # 12

Старожил форума

Группа: Модераторы

Город:  Москва

Год выпуска:  1989, 2002

Сообщений: 2003

Репутация: 119

В принцыпе были машины у которых не было реле включения вентилятора охлаждения....С каких годов я не помню...И там ставилась вместо реле перемычка!
Я езжу:
ВАЗ 21043 белый 1,9L (корч) 1989 г.в.

ВАЗ 2111 серая 1,5 L 8V (уже не сток) 2002 г.в. Январь 5.1.1
Продано

Tagaz ROAD PARTNER 3.2 AT Белый 2010 г.в

  Палкин Дата: Четверг, 05.11.2009, 21:50 | Сообщение # 13

Интересующийся

Группа: Пользователи

Город:  НиНо

Год выпуска:  1988

Сообщений: 27

Репутация: 0

Уважаемый Krz! У меня машинка из франции, салон 07 и блок с Семерки (сам лично снимал) генератор 37.3701, очень удивило отсутствие зарядки после замены! Спасибо за советы ok   liftoman Дата: Воскресенье, 22.11.2009, 14:10 | Сообщение # 14

Четверковод

Группа: Член клуба

Город:  Москва

Год выпуска:  1998

Сообщений: 264

Репутация: 43

Timur, Без реле ни в коем случае! Вы термо датчик убьёте.
\__Я Вконтакте__/
Драйв2ру
  vobsbit Дата: Четверг, 07.01.2010, 19:58 | Сообщение # 15

Новичок

Группа: Зарегистрированные

Город:  одесса

Год выпуска:  1986

Сообщений: 1

Репутация: 0

Krz, подскажите пожалуйста ! поставил новый блок предохранителей (керамика/флажковый),посл е всего двигатель стал работать только от аккумулятора,ампер метр показывает что зарядка на аккумулятор идет=1,36,снимаю клему + = двигатель глохнет и вольтметр в салоне показивает розрядку аккумулятора.Ставил назад старый блок-все нормально работает(вот только при езде на старом блоке отходят предохранители то одни то другие-не удобно) по могите разобратся в чем же не совместимость.
