Здравствуйте уважаемые читатели! Продолжаем изучение темы «Разрезы» и сегодня я расскажу и покажу вам, как сделать местный разрез в Компасе.

Каким образом создаются местные разрезы в Компасе, будем рассматривать на примере детали «Вал». Заодно изучим операцию «Вращение».

Создаем модель детали «Вал»

1. Создаем эскиз на плоскости xy.

mestnihyj razrez v kompase

2. На панели редактирования выбираем команду «Операция вращения»operaciya vratheniya . На панели свойств устанавливаем тип построения «Сфероид»

parametrih postroeniya detali

3. Делаем на торцах вала фаски размером 2×45º. Для выделения ребер зажимаем Ctrl и левой кнопкой мыши щелкаем по ним.

faska

4. Теперь сделаем на торце вала отверстие. Делать его будем при помощи команды «Отверстие»komanda otverstie . Нажав на кнопку, перед нами возникает окно с библиотеками отверстий. Выберем отверстие 13. Размеры отверстия можно изменять, щелкнув в соответствующем окне.

otverstie izi biblioteki

5. На боковой поверхности большого цилиндра необходимо сделать отверстие. Если мы просто выберем эту поверхность, то эскиз мы не сможем создать. Чтобы сделать эскиз на цилиндрической поверхности создадим вспомогательную плоскость.

Для построения вспомогательной плоскости выбираем плоскость zx, активизируем панель «Вспомогательная геометрия»vspomogateljnaya geometriya 1 , выбираем команду «Смещенная плоскость»smethennaya ploskostj и создаем плоскость на расстоянии 45 мм.

sozdanie smethennoyj ploskosti

6. Выделяем смещенную плоскость, переходим в режим создания эскиза, создаем отверстие диаметром 18 мм, вырезаем его на глубину 20 мм.

otverstie 18

Модель детали готова. Осталось сделать ее чертеж и выполнить на нем необходимые местные разрезы.

Создаем местный разрез в Компасе.

7. Создаем чертеж. Меняем его формат при помощи кнопки «Менеджер документа»menedzher dokumenta  на Стандартной панели.

В окошке выбираем формат А3, ориентация горизонтальная.

okno menedzhera

8. Вставляем в чертеж стандартные виды детали. Удаляем вид слева.

9. Местный разрез в Компасе будем создавать при помощи команды «Местный разрез»mestnihyj razrez  на панели «Виды».

Для того, чтобы операция выполнялась необходимо в опорном виде указать замкнутый контур (обязательно!), который ограничивает разрез. Этим контуром может быть – эллипс, прямоугольник, кривая Безье.

Выбираем в качестве замкнутого контура эллипс.

При построении местного разреза сначала выбираем эллипс, затем указываем секущую плоскость на виде сверху, которой «разрезается» деталь.

mestnihyj razrez v kompase sozdanie

vihpolennihe mestnihe razrezih v kompase

Местные разрезы выполнены. Справедливости ради надо отметить, что вместо местного разреза для отверстия диаметром 18 мм, нужно было бы сделать сечение, тогда и необходимость в виде сверху отпала бы. Но у нас тема о разрезах, поэтому для примера оставляю все, как есть.

Остается провести осевые линии и проставить размеры. Ну, с этим, я думаю, вы справитесь. Не справитесь, спрашивайте.

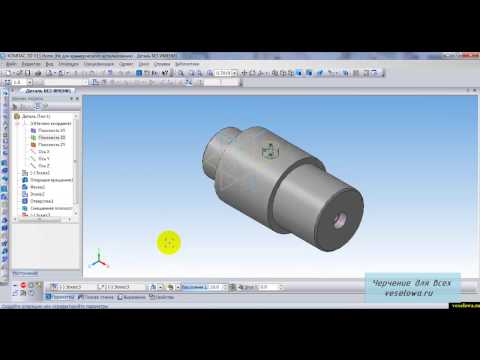

Советую посмотреть видеоурок.

Скачать модель и заготовку чертежа бесплатно можно здесь

Местный разрез в Компасе можно получить и в ручном режиме, ограничивая контур кривой Безье, и прочерчивая «внутренности» вручную, не забывая штриховать. Может для кого-то это актуально, спрашивайте, отвечу подробней.

Но раз есть функция, позволяющая сделать местный разрез в Компасе автоматически, грех ею не воспользоваться!

Кстати, если вам необходимо распечатать чертеж, читайте здесь подробную статью.
