Перевозка крупных негабаритных грузов требует большого количества свободного места. Багажное отделение автомобиля, как правило, не подходит для этих целей. В таком случае, лучшим выходом станет использование прицепа. Совсем необязательно покупать его, вполне возможно изготовить прицеп своими руками.

Как сделать раму прицепа своими руками?

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины.

Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

Проверка-геометрии-рамыПосле определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

 Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее прицеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Соединительная муфта

Установка-сцепки-300x169Установка соединительной муфты возможна на болтах или  с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

Ось прицепа

Опирание-оси-прицепа-300x223Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз).

Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Стабилизирующие домкраты

Стабилизирующие-домкраты-300x224Необходимы для обеспечения горизонтального положения прицепа. Оптимальный вариант для размещения – углы рамы. Возможен вариант установки только с одной стороны прицепа. С точки зрения подъёмной силы – лучше использовать винтовой механизм. Он может использоваться даже для замены колеса на прицепе.

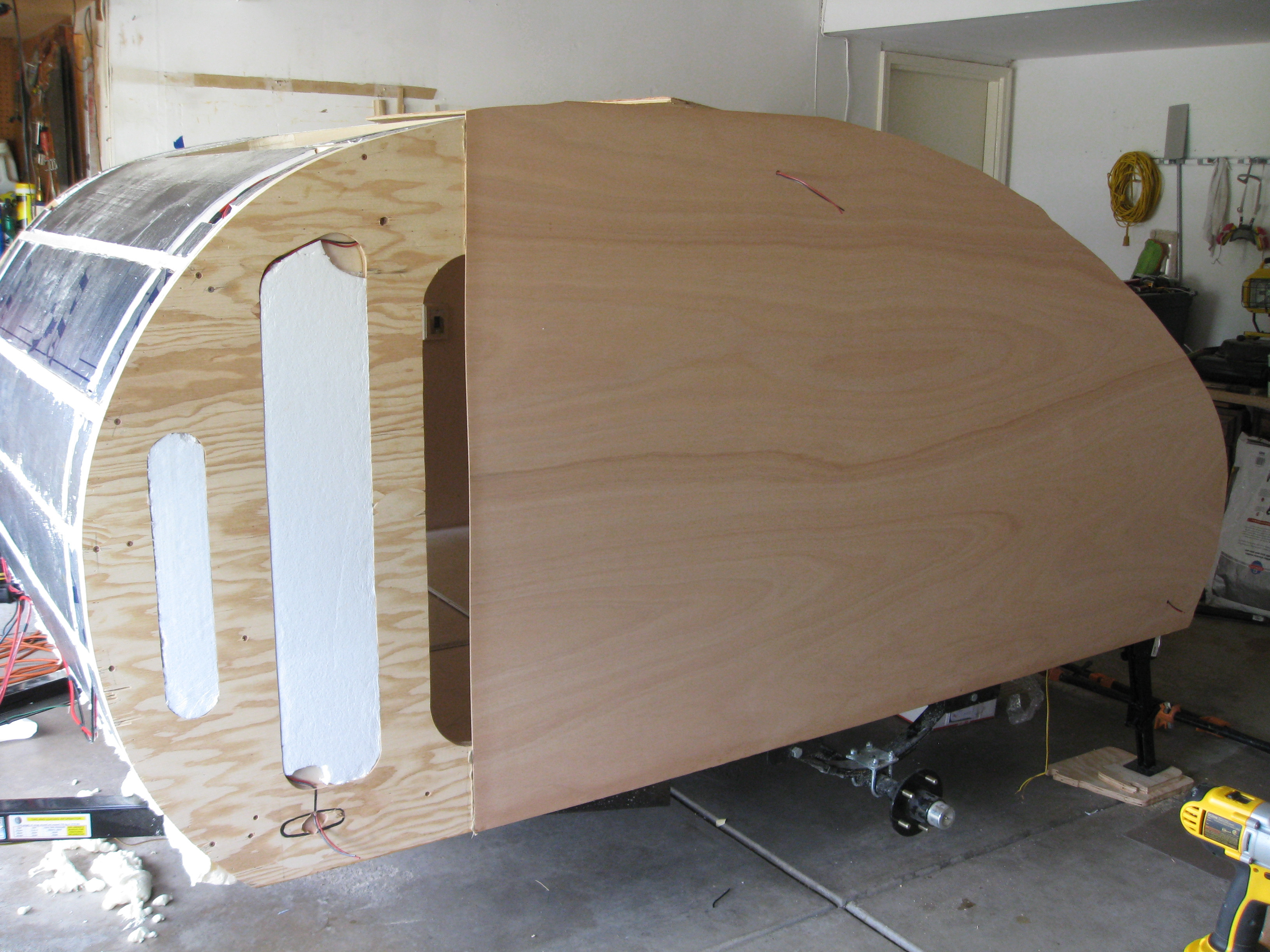

Боковые стенки

В качестве материала для боковых стенок может использоваться дерево, металл, фанера, поликарбонат и т.д. Выбор материала определяется назначением самого прицепа. Чаще всего используется фанера или дерево из-за сравнительно низкого веса, удобства обработки. Сначала на раме устанавливается настил, самый простой вариант – дощатый, к раме прикрепляется болтами. Затем создаётся сама коробка, которая устанавливается на раму и фиксируется болтами. По углам короб необходимо укрепить стальными уголками.

Подведение итогов

Любой, даже самодельный прицеп, значительно расширит возможности автомобиля. С его помощью становится возможной транспортировка грузов любой конфигурации без риска повредить сам автомобиль. Несмотря на множество существующих типов прицепов, приведенные рекомендации являются общими для всех вариантов. Помимо описанных элементов, возможно оборудование прицепа тормозной системой, освещением, но эти вопросы лучше доверить профессионалам.
